灌裝電磁流量計的技術舉例
技術領域
本實用新型涉及技術,特別是一種電磁流量計的灌裝技術。
背景技術
飲料加工廠的灌裝生產線需要在每條液體物料注入管道上安裝質量流量計,以監測注入液體物料的量。 這些質量流量計具有體積大、硬件成本高的缺點。 由于灌裝生產線上灌裝時間短,對體積一致性和準確性的要求較高,對流量計的響應速度要求比較高,因此流量計需要能夠快速向灌裝控制系統返回數據, 截止閥可以及時開啟和關閉。 . 現有的電磁流量計雖然體積小,硬件成本低,但由于無法在短時間內準確測量瞬時量的突變,因此無法應用于灌裝生產線的液料注入管道。
實用新型內容
針對現有技術的上述缺陷,本發明要解決的技術問題是提供一種能夠準確測量短時瞬時流量變化的灌裝電磁流量計。
為了解決上述技術問題,本發明提供的一種灌裝電磁流量計,包括測量管、安裝在測量管上的轉換器罩蓋和安裝在轉換器罩蓋內的流量信號轉換器,其特征在于:
磁軛固定在測量管上,鐵芯和導管固定在磁軛上,兩個勵磁線圈對稱繞在鐵芯上,導管管腔與測量管腔連接 管子。 并且測量管的直徑是導流管直徑的兩倍多。 兩個測量電極對稱地固定在導流管上,用于測量管腔內的流體流量,兩個測量電極的中心軸與導流管相連。 管的中心軸線彼此垂直。
本實用新型提供的灌裝電磁流量計采用小口徑導管將大口徑測量管中的流體引導至測量電極位置,可準確測量短期瞬時流量變化,兩個測量電極 有 中心軸與導管中心軸相互垂直。 磁軛、兩個測量電極和兩個勵磁線圈組成閉合磁路,可以屏蔽外部磁場干擾,可應用于灌裝生產線的液體物料注入管道。
圖紙說明

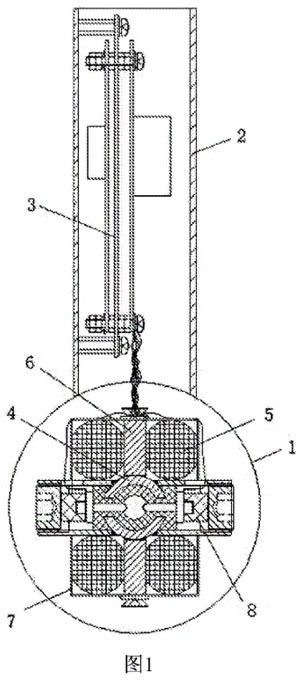

無花果。 附圖說明圖1為本發明實施例的灌裝電磁流量計的結構示意圖。
